立式螺旋提升機輸送飼料

產品介紹

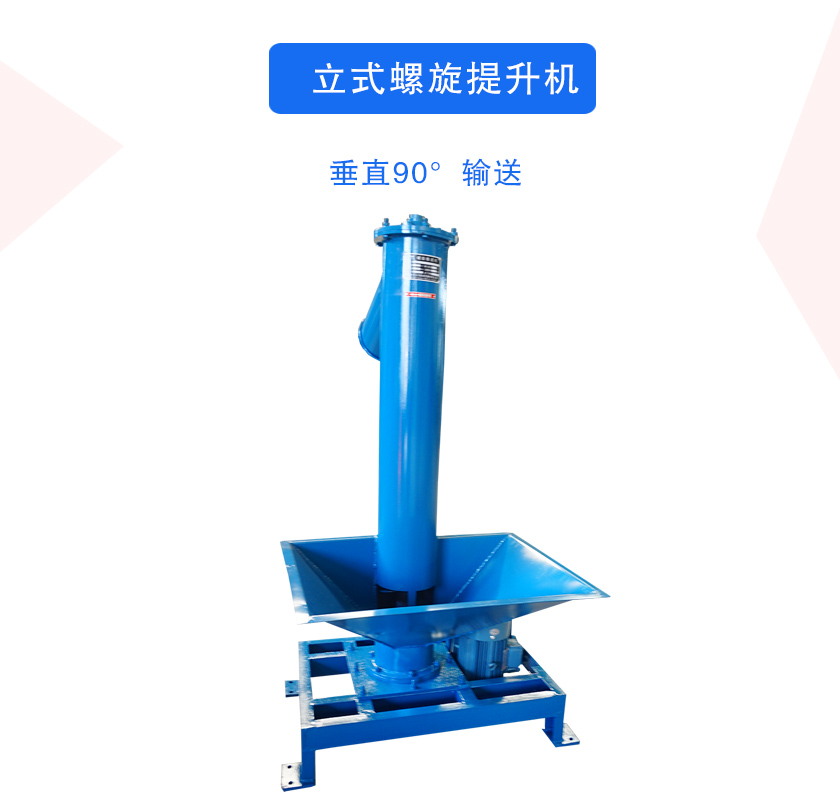

立式螺旋提升機主要用于垂直90°輸送，是利用強迫喂料螺旋旋轉而輸送物料提升的連續輸送設備，立式螺旋提升機結構簡單、占用空間較小，可以方便安裝，進料口至出料口的距離,一般不超過6米,1/2米一檔,由用戶選定。

行業應用

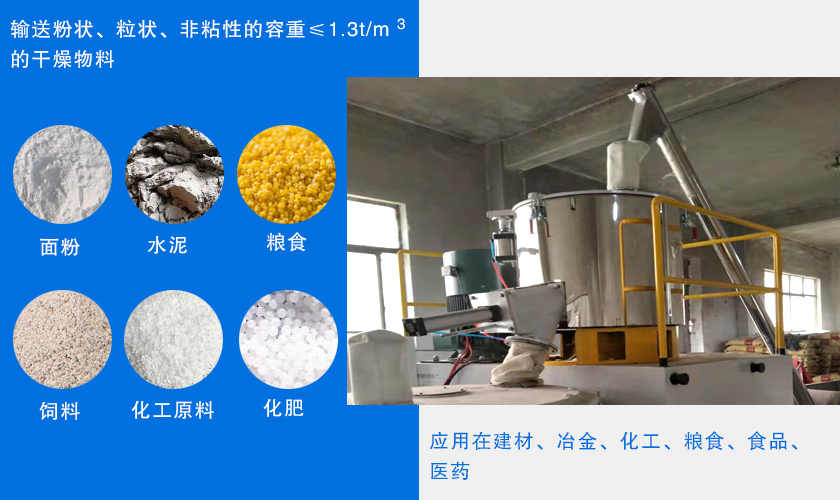

立式螺旋提升機適宜垂直或大角度輸送粉狀、粒狀、非粘性的容重≤1.3t/m³的干燥物料，如面粉、水泥、糧食、飼料、化工原料、化肥、灰渣、沙子、煤粉等，廣泛應用在建材、冶金、化工、糧食、食品、醫藥等行業，由于立式螺旋提升機機殼內流通面積較小，故不宜輸送易變質、粘性大、易結塊的物料。

現場視頻



突出優勢

1、垂直或大傾角輸送機，電機安裝在主機頭部，占地面積小，易于維護。

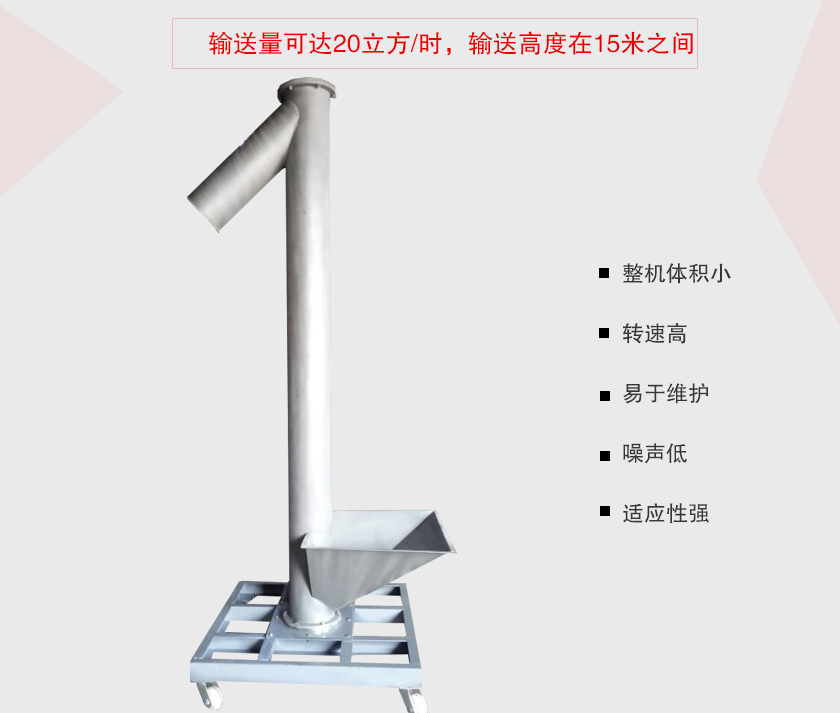

2、輸送量可達20立方/時，輸送高度在15米之間，進料口到出料口之間的距離是2.5米-15米，每0.5米一檔，可根據用戶需要選用。

3、整機體積小、轉速高、確?？焖倬鶆蜉斔?。

4、出料端設有清掃裝置，整機噪聲低、適應性強，進出料口位置布置靈活。

5、由于物料在密閉的管道內進行輸送，可使輸送場所粉塵大大減少，減少了對環境的污染。

結構及細節

立式螺旋提升機主要由驅動裝置、螺旋、軸承、料槽、進料口、出料口等部分組成。

工作原理

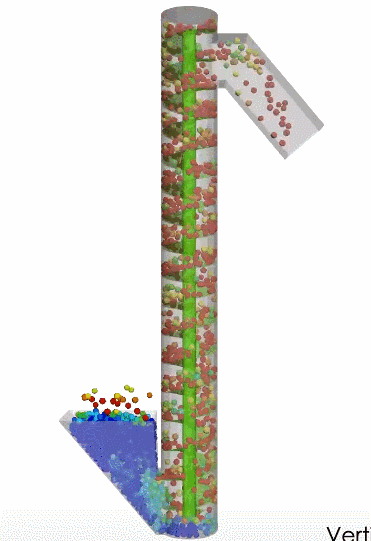

立式螺旋提升機在輸送過程中，物料隨著螺旋作高速旋轉，由于離心力的作用，物料在料槽內形成若干同心圓層，物料的外層緊貼槽壁，當螺旋轉速不高時，物料與螺旋表面的摩擦力大于物料所受到的離心力，物料與螺旋一起做旋轉運動，保持相對靜態，當螺旋轉速較高時，物料所受到的離心力大于物料與螺旋表面的摩擦力，物料向螺旋的外緣移動，對料槽壁產生壓力并同時產生摩擦力，只有當這個摩擦力大于物料與螺旋表面之間的摩擦力以及物料重力的分力之和時，物料將與螺旋表面之間發生滑動并沿反方向的螺旋軌跡上升，完成輸送提升任務。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
